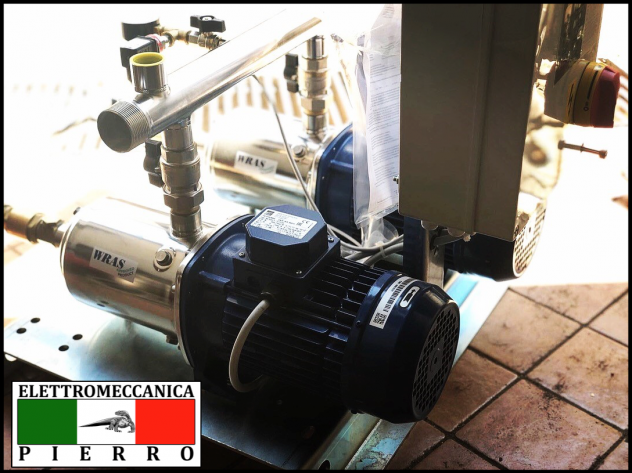

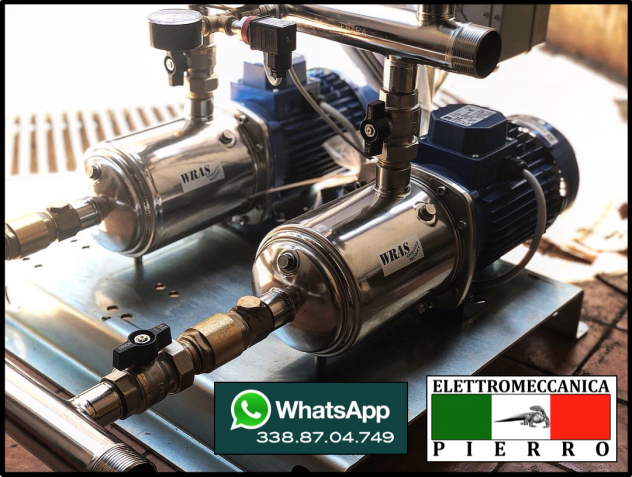

Gruppo di pressurizzazione gemellare autoclave 2GP Ebara V230-400 Hp2/3
Gruppi con due pompe multistadio orizzontali con idraulica in acciaio
inox.
APPLICAZIONI TIPICHE
Le applicazioni tipiche dei gruppi di pressurizzazione serie 2GP sono:
• Approvvigionamento idrico per reti di distribuzione inerenti al settore
del building service
• Approvvigionamento idrico per l’industria in generale
• Irrigazione di giardini, parchi e campi sportivi
EQUIPAGGIAMENTO DEL GRUPPO
• Due pompe delle serie MATRIX con motore asincrono 2 poli
autoventilato, classe di efficienza IE2 per motori trifase a partire da 0,65
kW
• Apparecchio di comando: l’impianto è dotato di serie di un quadro di
comando con alternanza pompa
• Funzionamento delle pompe a regolazione con pressostati
• I componenti a contatto con il fluido sono resistenti alla corrosione
• Basamento in acciaio zincato
• Collettori in acciaio zincato e su richiesta AISI 304, AISI 316. I
collettori sono dimensionati in base alla portata totale del gruppo di
pressurizzazione
• Valvola d’intercettazione sul lato di aspirazione e di mandata di ogni
pompa
• Valvola di ritegno sul lato di aspirazione di ogni pompa
• Manometro, lato di mandata
• Predisposti per collegamento vaso di idroaccumulo lato mandata
• Predisposti per collegamento alimentatori aria esterni
• Predisposti per collegamento dispositivo contro la mancanza acqua
Quadro di protezione e comando con marchio CE
• Circuito ausiliario a bassissima tensione
• Accensione e spegnimento dei motori mediante due pressostati
• È possibile il collegamento a galleggianti, o pres sostato di minima,
per evitare il funzionamento in condizioni di mancanza d’acqua in
aspirazione
• È presente un dispositivo che scambia l’ordine di avviamento delle
pompe ad ogni richiesta
• Alimentazione: monofase 230V, 50Hz
trifase 400V, 50 Hz
• Avviamento diretto
• Fusibili di protezione circuito di potenza
• Fusibili di protezione circuito ausiliario
• Grado di protezione IP 55
• Sezionatore generale di linea con bloccaporta
• Interruttori aut. - 0 - man. per ciascuna pompa
• Reset protezione termica
• Led spia:
- presenza rete
- motore in funzione
- allarme livello (se installato il galleggiante optional)
- motore in protezione (solo per la versione trifase)
• Predisposizione uscita allarme
CARATTERISTICHE TECNICHE
CAMPO DI IMPIEGO
• Temperatura massima del liquido: 50°C
• Pressione massima di esercizio: 10 bar
• Massimo contenuto di cloro: 500 ppm
MATERIALI POMPA
• Corpo pompa, giranti, stadi intermedi, disco porta tenuta (parte in contatto con il liquido) in EN 1.4301 (AISI 304)
• Tenuta meccanica in:
- Ceramica/Carbone/EPDM (standard)
- Ceramica/Grafite/FPM (versione H)
- SiC/SiC/FPM (versione HS)
- Carburo di Tungsteno/SiC/EPDM (versione U3Q1EGG)
• Supporto in EN AB-AISi11Cu2(Fe) (alluminio pressofuso)
DATI TECNICI MOTORE
• Motori IE2 a partire da 0,75kW
• Motore asincrono 2 poli autoventilato
• Classe di isolamento F
• Grado di protezione IP55
• Tensione monofase 230V ±10% 50Hz,
tensione trifase 230/400V ±10% 50Hz
• Condensatore permanentemente inserito e protezione termoamperometrica
a riarmo automatico incorporata per il motore monofase
PRINCIPI DI FUNZIONAMENTO
Il prelievo o comunque la fuoriuscita d’acqua dall’impianto, a pompe
ferme, provoca l’abbassamento della pressione e la conseguente
chiusura del contatto del pressostato con taratura più alta che
determina la partenza della prima elettropompa. Se il flusso in uscita
è superiore alla portata di una pompa la pressione continua a scendere
fino a causare la chiusura del contatto del secondo pressostato e
la partenza della seconda pompa. La fine dell’erogazione o la
riduzione del flusso in uscita portano all’innalzamento della pressione
nell’impianto con apertura dei contatti dei pressostati e fermata
scaglionata delle pompe. L’inversione dell’ordine di accensione dei due
motori riduce il numero degli avviamenti orari delle singole pompe e
consente un impiego omogeneo delle stesse. Collegando al quadro un
galleggiante od un pressostato di minima (sia per il caso di prelievo da
serbatoio di prima raccolta, sia da circuito idraulico) si evita il verificarsi
della più frequente causa di guasto delle elettropompe: la mancanza
d’acqua in aspirazione.
